Mingzhou: руководство по проектированию системы повторного использования воды на промышленных предприятиях

Почему предприятия выбирают систему повторного использования воды Mingzhou

Рост тарифов на водоснабжение, ограничения на сброс и требования к экологической отчетности делают водооборотное снабжение стратегическим активом. Грамотно спроектированная Система повторного использования воды позволяет:

• уменьшить потребление свежей воды на 30–80%;
• сократить объем промышленных стоков;
• повторно использовать очищенную воду в охлаждении, промывке, подпитке оборотных контуров и технических операциях;
• снизить нагрузку на локальные очистные сооружения;
• контролировать минерализацию, ХПК, взвешенные вещества и микробиологические показатели;
• повысить устойчивость производства во время перебоев с водоснабжением.

В проектах Mingzhou мы рассматриваем не отдельный фильтр, а комплексную систему оборотного и повторного водоснабжения: от предварительной очистки до автоматического контроля качества пермеата и концентрата.

Этап 1. Аудит водного баланса предприятия

Первый этап — сбор достоверных данных. Ошибка в исходных расходах приводит к неправильному подбору насосов, мембран, резервуаров и трубопроводов.

Что необходимо измерить

Мы рекомендуем зафиксировать по каждому производственному участку:

1. расход свежей воды, м³/ч и м³/сутки;
2. объем и график образования сточных вод;
3. температуру потока;
4. pH, электропроводность и общую минерализацию;
5. ХПК, БПК₅, содержание нефтепродуктов;
6. концентрацию взвешенных веществ и масел;
7. содержание железа, марганца, кальция, магния и кремния;
8. наличие тяжелых металлов, ПАВ и специфических химических примесей;
9. требования к качеству воды в каждой точке повторного использования.

Практически важно проводить не менее 3–5 серий отбора проб в разные смены. Разовый анализ не всегда отражает пиковые загрязнения после промывки оборудования или смены технологического сырья.

Формирование водного баланса

Для базового расчета используйте следующую логику:

Мы всегда закладываем резерв производительности минимум 10–20%, чтобы оборудование сохраняло стабильную работу при сезонных колебаниях и пиковых нагрузках.

Этап 2. Определение сценария повторного использования

Не вся очищенная вода должна соответствовать качеству питьевой воды. Экономически эффективное проектирование строится на принципе «качество воды соответствует конкретному применению».

Основные точки повторного применения

В зависимости от отрасли вода Mingzhou может направляться на:

• подпитку градирен;
• охлаждение оборудования;
• промывку полов и производственных площадок;
• мойку фильтров и контейнеров;
• подготовку технических растворов;
• промывку деталей;
• пылеподавление;
• орошение промышленных территорий при соблюдении местных санитарных требований;
• подпитку котельных после дополнительной деминерализации.

Для мембранной установки важно заранее определить, требуется ли вода после ультрафильтрации, обратного осмоса, электродеионизации или комбинированной доочистки.

Матрица требований к качеству

Такой подход снижает капитальные затраты: мы не устанавливаем дорогостоящую глубокую деминерализацию там, где достаточно осветленной технической воды.

Этап 3. Выбор технологической схемы Mingzhou

Типовая Система повторного использования воды может включать несколько ступеней. Конкретный состав определяется анализом воды и требованиями конечного потребителя.

Типовая технологическая цепочка

Сбор и усреднение → решетка или сито → регулирование pH → коагуляция и флокуляция → флотация или отстойник → мультимедийная фильтрация → картриджная фильтрация → ультрафильтрация → обратный осмос → обеззараживание → резервуар чистой воды.

1. Предварительная механическая очистка

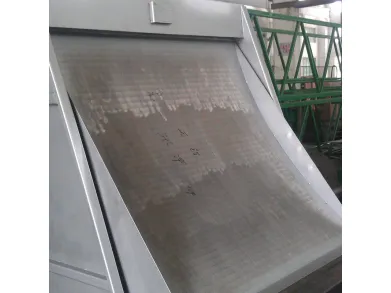

Решетки, барабанные сита и гидроциклоны задерживают крупные частицы. На этой стадии защищаются насосы, клапаны и мембранные модули.

2. Физико-химическая обработка

Коагуляция и флокуляция применяются для удаления коллоидов, масел и части органических загрязнений. При высоком содержании нефтепродуктов может использоваться DAF-флотация — напорная флотация растворенным воздухом.

3. Ультрафильтрация

Ультрафильтрационные мембраны с номинальным размером пор около 0,01 мкм эффективно удаляют коллоиды, бактерии и значительную часть взвешенных веществ. Типичный рабочий поток необходимо подтверждать пилотными испытаниями, поскольку он зависит от SDI, температуры и состава стока.

4. Обратный осмос

Обратный осмос применяется для снижения минерализации, жесткости, содержания тяжелых металлов и растворенных солей. Для промышленного оборудования необходимо контролировать:

• давление на входе;
• recovery, то есть степень извлечения;
• SDI15;
• солесодержание пермеата;
• перепад давления на мембранных корпусах;
• частоту химической мойки CIP.

В зависимости от состава воды recovery может составлять 70–85%, однако окончательное значение определяется риском образования накипи и концентрационной поляризацией.

5. Обеззараживание

Для защиты резервуаров и трубопроводов применяются УФ-установки, гипохлорит натрия, озонирование или комбинированные решения. При использовании УФ важно обеспечить корректную дозу облучения и прозрачность воды.

Этап 4. Проектирование оборудования и инженерных узлов

В соответствии с подходом, изложенным в документе «Руководство по проектированию систем повторного использования воды на промышленных предприятиях», необходимо рассматривать не только основную очистную линию, но и вспомогательные системы.

Что входит в проект Mingzhou

• приемный и усреднительный резервуар;
• дозирование коагулянта, флокулянта, кислоты и щелочи;
• насосы подачи и обратной промывки;
• фильтры предварительной очистки;
• мембранные блоки UF и RO;
• CIP-станция;
• резервуары пермеата и технической воды;
• узел обработки концентрата;
• шкаф автоматизации PLC;
• датчики pH, ORP, мутности, давления и электропроводности;
• система удаленного мониторинга;
• трубопроводы, арматура и предохранительные устройства.

Точность и автоматизация

Для дозирования реагентов рекомендуется использовать насосы с точностью не хуже ±1%, а для измерения температуры — датчики с погрешностью до ±0,5 °C. В критических точках устанавливаются дублирующие датчики.

Автоматизация должна предусматривать:

• остановку насоса при сухом ходе;
• аварийное отключение при высоком давлении;
• автоматическую промывку мембран;
• сигнализацию при превышении электропроводности;
• блокировку подачи воды в производство при несоответствии качества;
• архивирование параметров минимум за 30 дней.

Этап 5. Контроль качества и соответствие стандартам

Качество очищенной воды подтверждается не визуальной прозрачностью, а измеряемыми показателями и протоколами испытаний.

Рекомендуемые стандарты и методы

В зависимости от страны поставки и отрасли можно использовать следующие ориентиры:

• ASTM D1125 — электропроводность и удельное сопротивление воды;
• ASTM D3370 — отбор проб воды;
• ASTM D5907 — определение содержания твердых веществ;
• ASTM D1252 — измерение химической потребности в кислороде;
• ISO 5667 — отбор и хранение проб воды;
• DIN EN 12566 — отдельные требования к малым системам очистки сточных вод;
• DIN EN 858 — установки для отделения легких жидкостей, включая нефтепродукты;
• ISO 9001 — система менеджмента качества поставщика;
• ISO 14001 — экологический менеджмент.

Конкретные нормативы сброса и повторного применения следует согласовать с местным природоохранным органом, санитарной службой и отраслевыми регламентами. ASTM и DIN являются методической основой испытаний, но не заменяют обязательные национальные нормы.

Минимальная программа контроля

Мы рекомендуем предусмотреть 100% онлайн-контроль критических параметров и лабораторную верификацию по утвержденному графику.

Практические инструменты для внедрения

Чтобы ускорить подготовку проекта, используйте следующий комплект документов:

1. Водный баланс предприятия в Excel с почасовыми и суточными расходами.
2. PFD — Process Flow Diagram, технологическую схему потоков.
3. P&ID — Piping and Instrumentation Diagram, схему трубопроводов и КИП.
4. Матрицу качества воды по точкам отбора.
5. Реестр рисков: накипь, биообрастание, вспенивание, коррозия и скачки нагрузки.
6. План CIP-мойки мембран.
7. Программу FAT и SAT для приемки оборудования.
8. План технического обслуживания с перечнем запасных частей.
9. Таблицу расчета TCO — полной стоимости владения.
10. Журнал калибровки измерительных приборов.

Для предварительной оценки полезно рассчитать:

• стоимость 1 м³ очищенной воды;
• расход электроэнергии, кВт·ч/м³;
• расход реагентов, кг/м³;
• долю возврата воды;
• объем концентрата;
• срок окупаемости;
• экономию на плате за водозабор и сброс.

Иллюстративный пример внедрения

Рассмотрим условное предприятие по обработке металлических деталей с расходом свежей воды 240 м³/сутки. Основные проблемы — масла, взвешенные вещества, высокая жесткость и нестабильное качество промывочной воды.

После аудита была выбрана схема:

усреднение → коагуляция → DAF-флотация → мультимедийный фильтр → UF → RO → УФ-обеззараживание.

Расчетный результат:

• повторное использование: 168 м³/сутки;
• снижение потребления свежей воды: 70%;
• производительность RO: 120 м³/сутки;
• recovery обратного осмоса: 75%;
• целевая электропроводность пермеата: до 50–100 мкСм/см в зависимости от исходной воды;
• плановый ответ сервисной службы: в течение 24 часов.

Это пример расчетной модели, а не универсальная гарантия результата: реальные показатели должны подтверждаться анализами и пилотным тестированием.

Как провести пилотные испытания

Пилотная установка позволяет избежать дорогих ошибок при масштабировании.

Рекомендуемый порядок

1. Отобрать репрезентативные пробы в разные периоды производства.
2. Провести лабораторные тесты коагуляции и фильтрации.
3. Запустить пилотный UF/RO-блок минимум на 5–10 рабочих дней.
4. Зафиксировать flux, TMP, SDI, recovery и качество пермеата.
5. Выполнить минимум один цикл CIP.
6. Сравнить показатели до и после очистки.
7. Пересчитать CAPEX, OPEX и расход реагентов.
8. Утвердить рабочую технологическую схему.

Особое внимание мы уделяем стабильности потока после CIP. Если производительность мембран быстро падает, необходимо изменить предварительную очистку, режим промывки или химический состав реагентов.

Основные сложности и способы их решения

Быстрое загрязнение мембран

Причины: высокий SDI, масла, коллоиды, биологический рост.

Решения:

• усилить предварительную фильтрацию;
• внедрить DAF;
• установить картриджный фильтр 5–10 мкм;
• оптимизировать дозирование коагулянта;
• сократить интервалы обратной промывки;
• внедрить контроль перепада давления.

Образование накипи в RO

Причины: высокая жесткость, кремний, сульфаты и недостаточный контроль recovery.

Решения:

• использовать антисอкалант;
• установить умягчитель или ионообменный блок;
• снизить recovery;
• проводить расчет индексов насыщения;
• соблюдать регламент CIP.

Нестабильный состав стоков

Причины: смена рецептуры, залповые сбросы, разные производственные смены.

Решения:

• увеличить объем усреднительного резервуара;
• разделить несовместимые потоки;
• внедрить онлайн-мониторинг pH и электропроводности;
• установить аварийную емкость;
• запретить несанкционированный сброс химикатов в общую линию.

Высокие эксплуатационные расходы

Причины: избыточное давление, неправильная производительность, частая замена мембран и реагентов.

Решения:

• выбирать насосы по фактической рабочей точке;
• применять частотные преобразователи;
• рассчитывать LCC/TCO до закупки;
• использовать энергоэффективные мембранные элементы;
• планировать запас критических компонентов.

Почему стоит запросить проект Mingzhou

При выборе поставщика мы рекомендуем оценивать не только цену оборудования, но и инженерную компетенцию. Mingzhou может подготовить:

• технический опросный лист;
• предварительный PFD;
• подбор насосов и мембран;
• расчет производительности;
• перечень требований к исходной воде;
• программу пилотных испытаний;
• коммерческое предложение с условиями поставки;
• инструкцию по монтажу и пусконаладке;
• регламент технического обслуживания.

Для международных проектов важно заранее согласовать напряжение, материалы исполнения, единицы измерения, требования к маркировке, упаковке и экспортной документации.

Итог: как внедрить систему повторного использования воды без лишних затрат

Эффективная Система повторного использования воды Mingzhou начинается не с покупки отдельного фильтра, а с точного аудита и инженерного расчета. Мы рекомендуем:

1. измерить все водные потоки;
2. определить требования к воде в каждой технологической операции;
3. провести лабораторные и пилотные испытания;
4. выбрать многоступенчатую схему очистки;
5. заложить резерв производительности 10–20%;
6. внедрить онлайн-контроль и автоматическую защиту;
7. подтвердить качество по применимым ASTM, DIN, ISO и национальным стандартам;
8. рассчитать не только CAPEX, но и OPEX;
9. подготовить план обслуживания, CIP и поставки запасных частей;
10. провести приемочные испытания по заранее утвержденным критериям.

Если вам требуется Руководство по проектированию систем повторного использования воды на промышленных предприятиях, обратитесь к Mingzhou с анализом исходной воды, расходом стоков и описанием технологического процесса. На основе этих данных можно разработать надежную систему оборотного водоснабжения, снизить потребление свежей воды и обеспечить контролируемое качество технического ресурса на всем жизненном цикле проекта.
